TENUTE MECCANICHE A CARTUCCIA

IBML	IB-1000-ML
IB-1000-BL	IB-1000-FG
IB-1000-FM	IB-1000-MC
IB-1000-ML-EX	Serie 1100
Serie 1200	Serie 2000
Serie 3000	Serie 3500
Serie 4000	Serie 5000

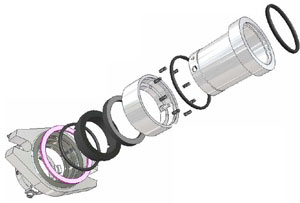

IBML

Descrizione

Progettata a cartuccia. Di facile installazione.
Compatibile con pompe tipo ANSI e ISO. Non è necessario effettuare modifiche sulla pompa.
E' di facile manutenzione. Si forniscono kits di riparazione, per cui lo stato di vita utile della cartuccia aumenta a basso costo.
Tenuta bilanciata internamente. Adatta in lavori sino a pressioni medie.
Progettata con molle multiple. Facce di contatto autoallineanti.
Non usura l'albero.
Le molle sono isolate dal liquido di processo.

Le cartucce con brida ellittica
permettono un' installazione
in spazi ridotti.

Limiti operativi
Pmax	25 bar
Tmax 1)	220 °C
Tmin 1)	-50 °C
vmax	25 m/s
Ømin	24 mm
Ømax	100 mm
IBML

Criteri accoppiamento con albero
Acabado superficiale	Finitura 0,4÷0,6 μm Ra
Max. ovalità	0,011 mm
Max. desplazamiento axial	± 0,05 mm
IBML

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

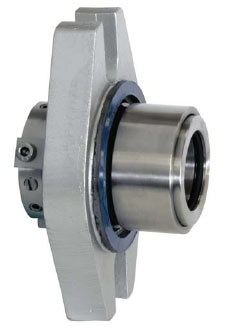

IB-1000-ML

Descrizione

Tenuta semplice.
Brida tipo metti e blocca.
Indipendente dal senso di rotazione.
Tenuta a molle multiple. Prolunga la vita della tenuta poichè la forza assiale richiesta è minore utilizzando molle multiple.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.
Le molle sono isolate dal líquido di processo mediante o-ring per preservarle dalla corrosione.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-ML sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia B-1000-ML può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Viton)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
IB-1000-ML

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

IB-1000-ML

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

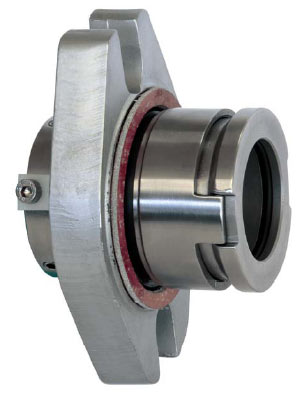

IB-1000-BL

Descrizione

Tenuta semplice.
Brida tipo metti e blocca.
Indipendente dal senso di rotazione.
Molla a balestra.
Non bilanciata.
Adatta per fluidi viscosi e/o abrasivi.
Ø albero = da 24...95mm
Sono costruite di millimetro in millimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-BL sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-BL può essere montato in sistemi ANSI e
DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute
tradizionali.

Limiti operativi
Pressione MAX:	12 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	2000 rp m
IB-1000-BL

Applicazioni

Pompe

Agitatori

Reattori

Depuratori

Raffinerie

Mescolatori

Sistemi rotanti

IB-1000-BL

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

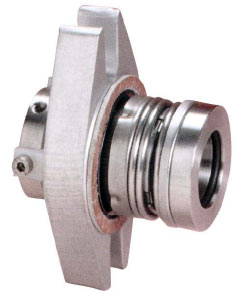

IB-1000-FG

Descrizione

Tenuta semplice.
Brida del tipo premi e blocca.
Indipendente dal senso di rotazione.
Tenuta con soffietto in gomma.
Non bilanciata.
Adatta per applicazioni con prodotti che non attaccano il materiale degli elastomeri: acqua, olii, etc.
Ø albero = da 24...65mm.
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-FG sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-FG può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	10 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	2000 rpm
IB-1000-FG

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

IB-1000-FG

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

IB-1000-FM

Descrizione

Tenuta semplice con soffietto metallico.
Brida del tipo premi e blocca.
Brida tipo premi e blocca. Non bilanciata..
Le tenute con soffietto metallico si dividono in due gruppi a seconda della loro forma: ondulata o in lamina saldata.
Le tenute a soffietto metallico di forma ondulata sono consiglliabili per prodotti ad alta viscosità, come pasta di carta, prodotti alimentari o mescole fibrose.
Le tenute a soffietto con lamina saldata sono per temperature più alte, anche se con basse o moderate pressioni. Sono adatte per servizi criogenici, olio diatermico, etc.
Ø albero = da 24...65mm.
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard..
Le tenute della serie IB-1000-FM sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-FM può sessere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
IB-1000-FM

Applicazioni

Pompe

Agitatori

Reattori

Depuratori

Raffinerie

Mescolatori

Sistemi rotanti

IB-1000-FM

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

IB-1000-MC

Descrizione

Tenuta semplice. Brida tipo premi e blocca.
Tenuta a molle multiple. Non bilanciata.
Utilizza una molla conica per la trasmissione del moto quindi, la tenuta meccanica è dipendente dal senso di rotazione.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Possibiliità di molla conica o di molla cilíndrica
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-MC sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-MC può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	10 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	14 m/s
IB-1000-MC

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

IB-1000-MC

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

IB-1000-MC

Descrizione

Tenuta semplice. Brida tipo premi e blocca.
Tenuta a molle multiple. Non bilanciata.
Utilizza una molla conica per la trasmissione del moto quindi, la tenuta meccanica è dipendente dal senso di rotazione.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Possibiliità di molla conica o di molla cilíndrica
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-MC sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-MC può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	10 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	14 m/s
IB-1000-MC

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

IB-1000-MC

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

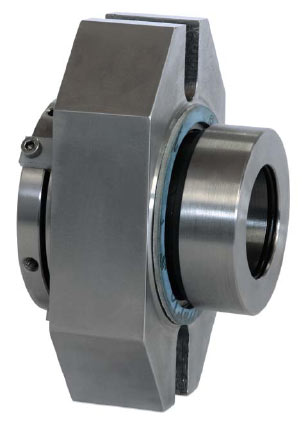

IB-1000-ML-EX

Descrizione

Tenuta semplice. Brida tipo premi e blocca.
Tenuta a molle multiple esterne.
Indipendente dal senso di rotazione.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e per l' industria cartaria.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie IB-1000-ML-EX sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia IB-1000-ML-EX può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	7 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	450rpm
IB-1000-ML-EX

Applicazioni

Pompe

Agitatori

Reattori

Depuradtori

Raffinerie

IB-1000-ML-EX

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

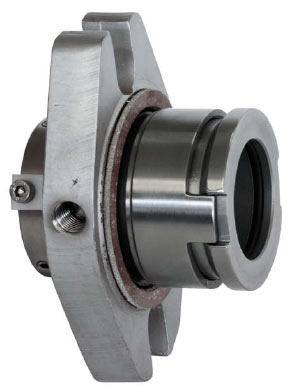

Serie 1100

Descrizione

Tenuta semplice, con circuito di lavaggio interno con entrata del medesimo prodotto per il lavaggio delle facce.
Dimensioni e materiali uguali a quelli della serie 1000 ma con un raccordo NPT nella brida.
Brida del tipo premi e blocca.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzata secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 1100 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 1100 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 1100

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 1100

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

Serie 1200

Descrizione

Tenuta semplice. Con circuito di lavaggio esterno, continuo, delle facce di strisciamento.
Le dimensioni ed i materiali sono uguali a quelli della serie 1000 ma con due raccordi NPT sulla brida. Questi raccordi sono disposti a 180°.
Brida tipo premi e blocca.
Un bloccaggio evita la salita del líquido di lavaggio all' esterno. Si deve scegliere con molta attenzione il corretto dimensionamento e il materiale per garantirne un uso corretto e una maggior vita.
Non bilanciata.
Adatta per le applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 1200 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 1200 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 1100

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 1100

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

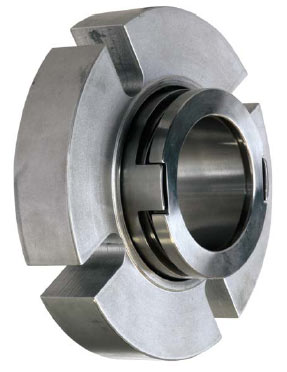

Serie 2000

Descrizione

Cartuccia assimilabile alla Ibercon serie 1000 ma con 4 perni di fissaggio della brida. Brida cilindrica
Tenuta semplice.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 2000 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 2000 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	12 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	2000 rpm
Serie 2000

Applicazioni

Pompe

Agitatori

Reattori

Depuratori

Raffinerie

Mescolatori

Sistemi rotanti

Serie 2000

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

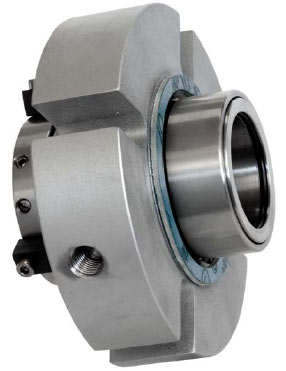

Serie 3000

Descrizione

Tenuta semplice. con circuito di lavaggio interno con entrata in forma tangenziale per favorire il lavaggio così da evitare le incrostazioni di particelle nelle facce di contatto.
Dimensioni e materiali uguali a quelle della serie 2000 pero con un raccordo NPT nella brida.
Brida cilíndrica.
Non bilanciata.
Adatta per applicazioni in prodotti chimici, farmaceutici e alimentari.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta. Possibilità di costruzione in pollici.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 3000 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 3000 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 3000

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 3000

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

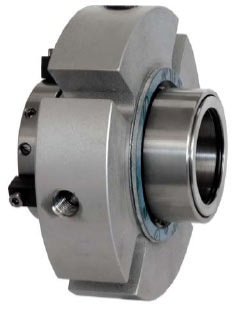

Serie 3500

Descrizione

Cartuccia semplice con lavaggio interno ed esterno delle faccie di contatto.
Dimensioni e materiali uguali a quelle della serie 2000 ma, con 3 raccordi NPT nella brida. Questi raccordi sono disposti a 180°.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari. Consigliabile per processi con repentini e frequenti sbalzi di temperatura .
Le tenute della serie 3500 hanno incorporato un ritentore a labbro per chiudere la camera di “quench”. Questi, è un ritentore, compatto sopra una camicia, con una finitura ed un trattamento superficiale ottimizzati per una lunga durata.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 3500 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 3500 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 3500

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 3500

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

Serie 3500

Descrizione

Cartuccia semplice con lavaggio interno ed esterno delle faccie di contatto.
Dimensioni e materiali uguali a quelle della serie 2000 ma, con 3 raccordi NPT nella brida. Questi raccordi sono disposti a 180°.
Non bilanciata.
Adatta particolarmente per applicazioni con prodotti chimici, farmaceutici e alimentari. Consigliabile per processi con repentini e frequenti sbalzi di temperatura .
Le tenute della serie 3500 hanno incorporato un ritentore a labbro per chiudere la camera di “quench”. Questi, è un ritentore, compatto sopra una camicia, con una finitura ed un trattamento superficiale ottimizzati per una lunga durata.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 3500 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 3500 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 3500

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 3500

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

Serie 4000

Descrizione

Cartuccia doppia. Non bilanciata.
La serie 4000 viene utilizzata dove le perdite di prodotto risultino essere inaccettabili.
Le cartucce della serie 4000, abitualmente, si costruiscono in TANDEM (entrambe le tenute chiudono nella medesima direzione); così facendo, non si aprono se, eventualmente, la pressione del fluido di barriera venisse a cadere.
Metodo ottimale per chiudere gas e fluidi non lubrificanti.
Adeguata per applicazioni con vari prodotti che vanno dall' acqua al petrolio così come per prodotti chimici, inclusi i prodotti corrosivi, abrasivi e quelli con basso punto di evaporazione.
Ø albero = da 24...100mm.
Vengono costruite di millimetro in milllimetro secondo richiesta.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 4000 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia 4000 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	3000 rpm
Serie 4000

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 4000

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti

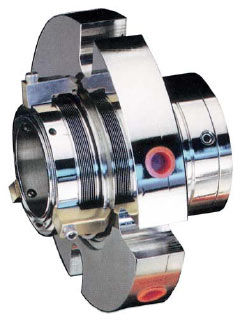

Serie 5000

Descrizione

Cartuccia doppia. Non bilanciata
Cartuccia assimilabile alla serie 4000 ma con la differenza che lo stazionario del lato atmosferico è formato da due pezzi; per via di questo, la cartuccia risulta più larga.
Le cartucce della serie 5000, abitualmente, vengono costruite in TANDEM (entrambe le tenute chiudono nella medesima direzione); così, facendo, non si aprono se, eventualmente, la pressione del fluido di barriera venisse a cadere.
Adeguata per applicazioni con vari prodotti che vanno dall' acqua al petrolio così come per prodotti chimici, inclusi i prodotti corrosivi, abrasivi e quelli con basso punto di evaporazione.
Ø albero = da 24...100mm
Vengono costruite di millimetro in milllimetro secondo richiesta.

Normalizzato secondo la norma UNI-EN 12756 e DIN 24960.
Progettata e costruita secondo norma ISO 9001.
Non usura l' albero.
Si adattano a qualsiasi necessità, anche se non standard.
Le tenute della serie 5000 sono disponibili in un' ampia gamma di elastomeri e di facce di strisciamento. Consultate il nostro personale tecnico per identificare i materiali più adatti alla vostra applicazione.
Il progetto della cartuccia serie 5000 può essere montato in sistemi ANSI e DIN senza eseguire alcuna modifica, ed è il metodo ideale per sostituire le tenute tradizionali.

Limiti operativi
Pressione MAX:	25 bar
Temperatura MAX:	150°C (Vitón)
	130°C (EPDM)
	100°C (NBR)
	205°C (FEP)
	230°C (Kalrez)
Velocità MAX:	30
Serie 5000

Applicazioni

Pompe

Agitatori

Reattori

Mescolatori

Sistemi rotanti

Serie 5000

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.
Il Fattore PV, condiziona i limiti

1) Dipende da l' elastomero.

Torna all'elenco prodotti
