TENUTE MECCANICHE INTERNE

TC10	TC20
TC25	TC27
TC30	TC40
TC150	TC160
TC170	TC180
TC220	TC230
TC500	TC530
TC560	FTC223

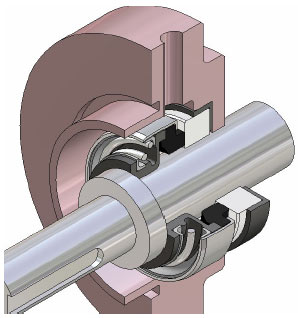

TC10

Descrizione

Tenuta con soffietto in gomma e lunghezza a battuta corta. Non usura l' albero. Viene generalmente utilizzata nelle pompe per acqua che non lavorano ad alte temperature.

Caratteristiche

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per soffietto di gomma
Molla cilíndrica
Indipendente dal senso di rotazione

Limiti operativi
Pmax	6 bar
Tmax 1)	140 °C
Tmin 1)	-30 °C
vmax	12 m/s
Ømin	6 mm
Ømax	70 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

TC20

Descrizione

Il soffietto di gomma di questa tenuta non è soggetto a sforzi di torsione. Non usura l' albero e trasmette il movimento dallo albero alla tenuta.
Il soffietto assolve anche la funzione di tenuta secondaria. La faccia di contatto rotante si accoppia al soffietto senza alcun tipo di saldatura; è così possibile sostituirlo velocemente e facilmente.
Questa tenuta è consigliata per applicazioni dove ci sia una presenza di solidi così come nei processi di trattamento acqua.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per soffietto di gomma
Molla cilindrica
Indipendente dal senso di rotazione

TC20
TC21
TC22
TC23

Limiti operativi
Pmax	12 bar
Tmax 1)	200 °C
Tmin 1)	-40 °C
vmax	10 m/s
Ømin	10 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

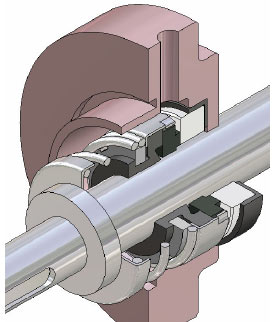

TC25

Descrizione

Tenuta progettata per applicazioni con acqua e trasporto di olio industriale. Grazie allo speciale disegno dell' ancoraggio della bussola (Item 2), lo sforzo di torsione si trasmette per una superficie maggiorre, evitando in questo modo la distruzione strutturale dell' elastomero.
E' possibile utilizzarla come tenuta doppia adottando un' unica molla a 2 anelli rotanti disposti posteriormente.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per soffietto in gomma
Molla cilíndrica
Indipendente dal senso di rotazione

TC25C
TC25CP
TC25L
TC25LP

Limiti operativi
Pmax	12 bar
Tmax 1)	200 °C
Tmin 1)	-30 °C
vmax	15 m/s
Ømin	8 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

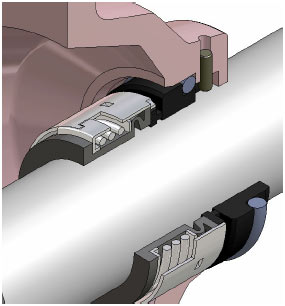

TC27

Descrizione

Progettata per casse con profondità limitata e corsa di chiusura corta. Il disegno del soffietto in gomma provvede ad un autoallineamento della faccia di contatto. Si fornisce completamente assemblata per un montaggio migliore. Utilizzata soprattutto nell' industria chimica, farmaceutica, alimentare e della lavorazione e smaltimento di liquidi. si può utilizzare in qualsiasi attrezzatura rotante.

Caratteristiche

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per soffietto di gomma
Molla cilindrica
Indipendente dal senso di rotazione

Limiti operativi
Pmax	40 bar
Tmax 1)	205 °C
Tmin 1)	-30 °C
vmax	13 m/s
Ømin	14 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

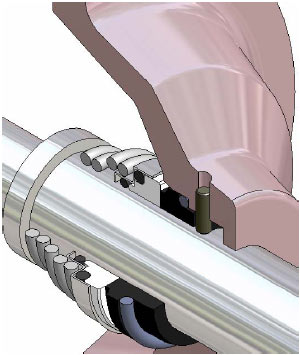

TC30

Descrizione

Tenuta economica utilizzata su pompe per acqua con basso contenuto di solidi in sospensione. La combinazione usuale utilizzata per le facce è ceramica-grafite. L' intercambiabilità delle facce di contatto permette di risparmiare nelle sue riparazioni.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria perO-ring
Molla conica
Dipendente dal senso di rotazione

TC30
TC32

Limiti operativi
Pmax	16 bar
Tmax 1)	180 °C
Tmin 1)	-35 °C
vmax	15 m/s
Ømin	10 mm
Ømax	40 mm

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

TC40

Descrizione

Tenuta economica utilizzabile in una vasta gamma di applicazioni. Sono disponibili molteciplici combinazioni di facce di contatto e diverse possibilità di montaggio per cui, risulta essere una tenuta versatile.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per O-ring
Molla conica
Dipendente dal senso di rotazione

TC41
TC42
TC43
TC44
TC45
TC46
TC47
TC48
TC49

Limiti operativi
Pmax	12 bar
Tmax 1)	180 °C
Tmin 1)	-35 °C
vmax	15 m/s
Ømin	6 mm
Ømax	160 m m

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

TC150

Descrizione

Tenuta compatta che trasmette il movimento dall' albero alla tenuta per mezzo di grani disposti a 120°. Il modello bilanciato (TC151) richiede una riduzione dell' albero. La molla a balestra rende questa tenuta molto versatile e particolarmente indicata per prodotti con alta viscosità.

TC150: Non bilanciato

TC150

TC151: Bilanciato

TC150

TC152, TC153: Equivalenti a TC150 e TC151 ma,
rispettivamente, faccia di contatto inserita.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Bilanciato / Non Bilanciato
Tenuta secondaria per O-ring
Molla a balestra
Indipendente dal senso di rotazione

TC150
TC151
TC152
TC153

Limiti operativi
Pmax	10 bar
Tmax 1)	250 °C
Tmin 1)	-60 °C
vmax	20 m/s
Ømin	10 mm
Ømax	100 mm
TC150

Limiti operativi
Pmax	40 bar
Tmax 1)	250 °C
Tmin 1)	-60 °C
vmax	20 m/s
Ømin	10 mm
Ømax	100 mm
TC151

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

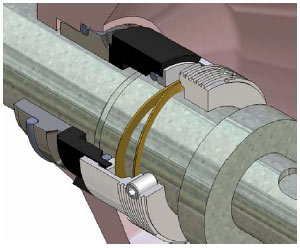

TC160

Descrizione

Tenuta progettata con lunghezza di chiusura secondo DIN 24960 (l2K). Le facce di contatto sono facilmente intercambiabili per cui una tenuta è facilmente recuperabile. Il movimento dell' albero si trasmette mediante grani filettati.
Molto utilizzata nell' industria chimica e di processo con líquidi viscosi. Esiste la variante TC162 con gole di lubrificazione per tenuta di acqua calda senza la necessità di refrigerazioni addizionali. La versione TC162 e TC163 sono dipendenti dal senso di rotazione.

TC163: Modello bilanciato con anello di
pompaggio.

TC160: Non Bilanciata

TC160

TC161: Modello bilanciato.

TC160

TC162: Non bilanciato, con anello di pompaggio.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Bilanciata / Non Bilanciata
Tenuta secondaria per O-ring
Molla a balestra
Indipendente dal senso di rotazione

TC160
TC161
TC162
TC163

Limiti operativi
Pmax	10 bar
Tmax 1)	220 °C
Tmin 1)	-60 °C
vmax	25 m/s
Ømin	10 mm
Ømax	100 mm
TC160

Limiti operativi
Pmax	50 bar
Tmax 1)	220 °C
Tmin 1)	-60 °C
vmax	25 m/s
Ømin	10 mm
Ømax	100 mm
TC161

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

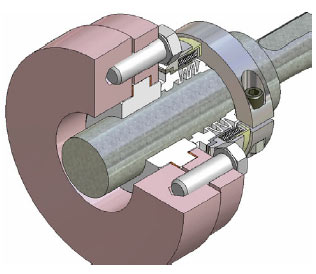

TC170

Descrizione

Le TC170 offrono un' ottima resistenza alla corrosione. Progettata per l' uso con prodotti altamente corrosivi come sono, ad esempio, acidi, basi, ossidanti, reagenti, etc. Tutti i materiali in contatto con il fluido di processo sono chimicamente inerti.
Le molle e le altre parti metalliche sono esterne alla bussola o isolate dal fluido di processo. La tenuta è solidale all' albero con un morsetto che fissa la tenuta all' albero.

Caratteristiche

Tenuta semplice
Montaggio esterno
Non bilanciata
Tenuta secondaria per soffietto di PTFE
Molle multiple
Indipendente dal senso di rotazione

Limiti operativi
Pmax	13 bar
Tmax 1)	120 °C
Tmin 1)	-45 °C
vmax	10 m/s
Ømin	16 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

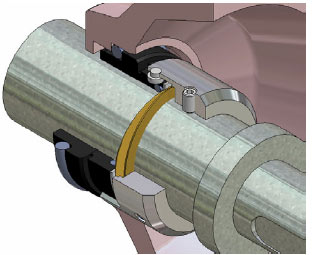

TC180

Descrizione

La semplicità nell' inercambiabilità, delle facce di strisciamento, la rendono ideale per l' utilizzo in svariate applicazioni. Il limite di chiusura del rotatorio è determinato dalle spine (item 7), che fanno da battuta nella ghiera. Il movimento rotante si trasmette dallo albero alla tenuta per mezzo di grani. E' disponibile la variante TC182 con gole di lubrificazione per la tenuta con acqua calda, senza la necessità di refrigerazione addizionale. La versioni TC182 e TC183 sono dipendenti dal senso di rotazione.

TC180: Senza anello di pompaggio

TC182: Con anello di pompaggio

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per O-ring
Molla a balestra / Molle multiple
Indipendente dal senso di rotazione

TC180
TC181
TC182
TC183

Le varianti TC181 e TC183 utilizzano molle multiple al posto della molla a balestra. Inoltre, la variante TC183 ha l' anello di pompaggio.

Limiti operativi
Pmax	16 bar
Tmax 1)	220 °C
Tmin 1)	-50 °C
vmax	20 m/s
Ømin	14 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

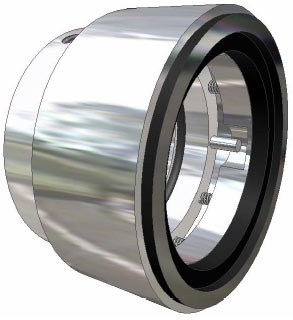

TC220

Descrizione

Tenuta bilanciata internamente (non è necessario scaricare l 'albero). La protezione della sede delle molle la rende particolarmente adatta per applicazioni con liquidi con alta percentuale di solidi in sospensione. Raccomandata per un uso su pompe di processo con pressioni sino a 30 bar. Tenuta facilmente recuperabile e con molte possibilità di intercambio delle facce di contatto e degli stazionari.

Caratteristiche

Tenuta semplice
Montaggio interno
Bilanciata
Tenuta secondaria per O-ring
Molle multiple
Indipendente dal senso di rotazione

Limiti operativi
Pmax	30 bar
Tmax 1)	260 °C
Tmin 1)	-30 °C
vmax	20 m/s
Ømin	18 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

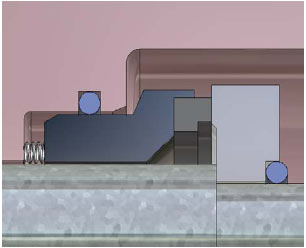

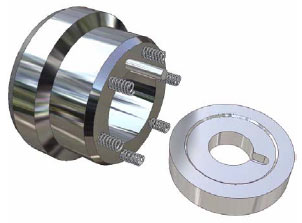

TC230

Descrizione

Tenuta utilizzata nell' industria alimentare. L' anello stazionario è quello che tiene l' elemento flessibile. Sopporta alte velocità. E' possibile inserirvi facce di contatto in Carburo di silicio o di Tungsteno nel rotante a richiesta.tto e degli stazionari.

Caratteristiche

Tenuta semplice
Montaggio interno
Bilanciata
Tenuta secondaria per O-ring
Molle multiple
Indipendente dal senso di rotazione

Progettato particolarmente per pompe sanitarie Inoxpa (modello Prolac)

Limiti operativi
Pmax	40 bar
Tmax 1)	220 °C
Tmin 1)	-50 °C
vmax	50 m/s
Ømin	15.8 mm
Ømax	38.1 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

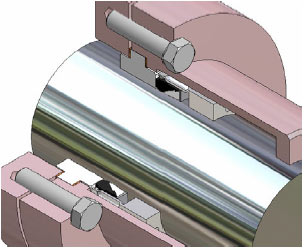

TC500

Descrizione

Tenuta a molle multiple per applicazioni molto corrosive. Grazie al ritentore è una tenuta dalla facile installazione. Ha la possibilità di lavorare con una vasta gamma di fluidi e ha delle varianti con O-ring come tenuta secondaria. Tenuta facilmente recuperabile.

TC500: Non bilanciata

TC505: Tenuta secondaria per O-ring.
(La lettera P indica dimensioni in pollici).

TC500

TC520: Non bilanciata

TC525: Tenuta secondaria per O-ring.
(La lettera P indica dimensioni in pollici).

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Bilanciata / Non bilanciata
Tenuta secondaria per cuneo / O-ring
Molle multiple
Indipendente dal senso di rotazione

TC500
TC500P
TC505
TC505P
TC520
TC520P
TC525
TC525P

Limiti operativi
Pmax	17 bar
Tmax 1)	180 °C
Tmin 1)	-40 °C
vmax	25 m/s
Ømin	12.7 mm
Ømax	101.6 mm
TC500

Limiti operativi
Pmax	62 bar
Tmax 1)	180 °C
Tmin 1)	-40 °C
vmax	25 m/s
Ømin	12.7 mm
Ømax	104.8 mm
TC520

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

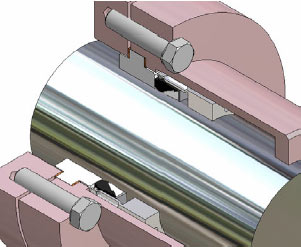

TC530

Descrizione

Tenuta a molle multiple per applicazioni altamente corrosive. Grazie al ritentore è una tenuta dalla facile installazione. Ha la possibilità di lavorare con una vasta gamma di fluidi e ha delle varianti con O-ring come tenuta secondaria. Tenuta facilmente recuperabile.

TC530: Non bilanciata

TC535: Tenuta secondaria per O-ring.

TC530

TC550: Non bilanciata

TC555: secondaria per O-ring.

Materiali uguali a quelli della tenuta TC500. Dimensioni in pollici.

Caratteristiche

Varianti

Tenuta semplice
Montaggio interno
Bilanciata / Non bilanciata
Tenuta secondaria per cuneo / O-ring
Molle multiple
Indipendente dal senso di rotazione

TC530
TC535
TC550
TC555

Limiti operativi
Pmax	17 bar
Tmax 1)	180 °C
Tmin 1)	-40 °C
vmax	25 m/s
Ømin	12.7 mm
Ømax	95.25 mm
TC530

Limiti operativi
Pmax	62 bar
Tmax 1)	180 °C
Tmin 1)	-40 °C
vmax	25 m/s
Ømin	22.23 mm
Ømax	76.2 mm
TC550

Nota: Si raccomanda di non utilizzare due o più limiti operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

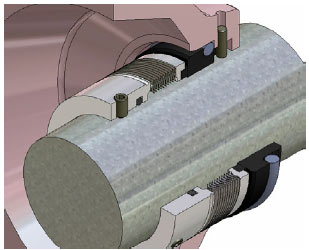

TC560

Descrizione

Tenuta meccanica con soffietto metallico progettata per processi con alte temperatura e viscosità elevate. Viene fissata all' albero per mezzo di grani.

Caratteristiche

Tenuta semplice
Montaggio interno
Non bilanciata
Tenuta secondaria per O-ring
Soffietto metallico
Indipendente dal senso di rotazione

Limiti operativi
Pmax	25 bar
Tmax 1)	220 °C
Tmin 1)	-50 °C
vmax	15 m/s
Ømin	25 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.

Torna all'elenco prodotti

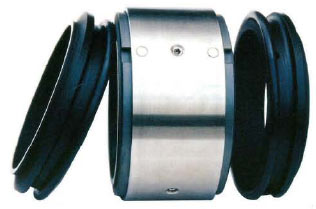

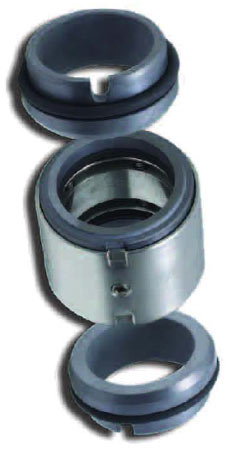

FTC223

Descrizione

Tenuta bilanciata intermediante (non è necessario scaricare l'albero). La protezione della sede delle molle la rende particolarmente adatta per applicazioni con liquidi con alta percentuale di solidi in sospensione. Raccomandata per un uso su pompe di processo con pressioni fino a 24 bar. Tenuta facilmente recuperabile e con molte possibilità di intercambio delle facce di contratto e degli stazionari.

Caratteristiche

Tenuta meccanica doppia
Montaggio interno
Non bilanciata
Molle multiple
Indipendente dal senso di rotazione

Limiti operativi
Pmax	24 bar
Tmax 1)	260 °C
Tmin 1)	--30 °C
vmax	20 m/s
Ømin	18 mm
Ømax	100 mm

Nota: Si raccomanda di non utilizzare due o più limiti di operativi contemporaneamente.

1) Dipende dal materiale utilizzato.
